| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTL300 |
| MOQ: | 1 set |
| ราคา: | USD1-150K/set |
| รายละเอียดบรรจุภัณฑ์: | Plywood case |
| เงื่อนไขการชำระเงิน: | L / C, T / T, เวสเทิร์นยูเนี่ยน |

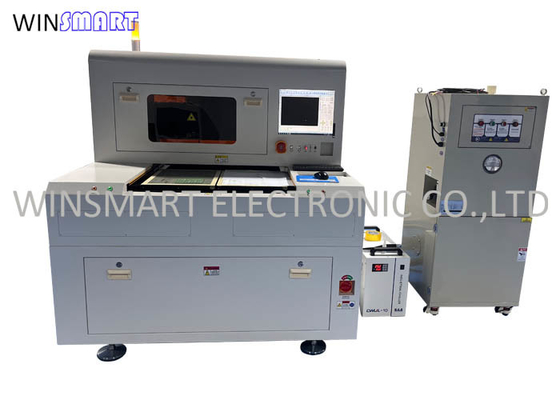

300x300mm 25W UV Laser PCB Depaneling Machine โดยไม่ต้องตัดความเครียดและฝุ่น
25W UV Laser PCB Depaneling Machine การใช้งาน:
มันถูกใช้อย่างแพร่หลายในการผลิต PCB แบบยืดหยุ่นและ PCB แบบแข็ง
25W UV Laser PCB Depaneling Machine คุณสมบัติของเครื่อง:
1. ประสบความแม่นยําการตัด ± 20 μm สําหรับการออกแบบ PCB ที่ซับซ้อน
2กําจัดความเครียดทางเครื่องกล ป้องกันการแตกและการล้างแผ่น
3เลเซอร์ UV สร้างความเสียหายทางความร้อนอย่างน้อย ป้องกันส่วนประกอบ
4.ทํางานกับ FR4, โพลีไมด์, เซรามิค และ PCB ที่แข็งแรงและยืดหยุ่น
5ไม่มีการบดกลไก ลดความต้องการหลังการแปรรูป
6. สร้างรูเล็ก ๆ ที่แม่นยําสําหรับการเชื่อมต่อความหนาแน่นสูง (HDI)
7สามารถบูรณาการในสาย SMT หรือใช้เป็นเครื่องที่อยู่ลําพัง
8ไม่มีเครื่องมือตัดที่ใช้ได้อย่างง่ายๆ เช่น เครื่องปัดรูเตอร์ หรือใบมีด
เครื่องตัดแผ่น PCB ด้วยเลเซอร์ UV 25Wรายละเอียด:
| รุ่น | SMTL300 โต๊ะคู่ |
| พลัง | 380V AC, 50Hz, 20A |
| อากาศดัน | อากาศดัน |
| ขนาดเครื่อง | 1450 ((L) x1350 ((W) x1665 ((H) mm |
| พื้นที่ติดตั้ง | ขนาด 3000x3000x2500 มม. |
| น้ําหนักของเครื่อง | 800กิโลกรัม |
| อุณหภูมิแวดล้อม | 22 ~ 25 °C |
| ความแตกต่างของอุณหภูมิ | ภายใน ± 1 °C / 24 ชั่วโมง |
| ความชื้นของแวดล้อม | ภายใน 40% ~ 70% (ไม่อนุญาตให้เกิดการปรับปริมาณที่ชัดเจน) |
| เกรดที่ไม่มีฝุ่น | 100000 หรือมากกว่า |
| การบริโภคพลังงาน | 6KW |
| ความกว้างการตัด | ≤ 50mm × 50mm |
| วัสดุตัด | การตัดเต็ม / การตัดครึ่งของ PCB / FPC, LCP / แคลมและวัสดุอื่น ๆ ที่เกี่ยวข้อง |
| ความหนาในการตัด | ≤ 3 มม. |
| ความเร็วในการตัด | ≤ 3000mm / S |
| ความแม่นยําของการแปรรูปโดยรวม | ≤ 30um |
| รูปแบบการประมวลผล | เส้นตรง, สไลซ์, กุ้ง, ความผิดปกติ, ฯลฯ |
| เลเซอร์ | เลเซอร์คลื่นแสง 355nm นาโนวินาที |
| ความถี่ของการซ้ํา | 50-150khz |
| พลังเลเซอร์ | UV 15W@30KHz |
| ความกว้างของกระแทก | < 20 น |
| ความมั่นคงด้านพลังงาน | < 3% RMS มากกว่า 8 ชั่วโมง |
| คุณภาพรังสี m2 | < 1.3 |
| รูปแบบ | 2500mm/S |
| การรับประกัน | 1 ปี |
| บริการ | มีการฝึกฝนในต่างประเทศ |
เครื่องตัดแผ่น PCB ด้วยเลเซอร์ UV 25Wข้อดี:
25W UV Laser PCB Depaneling Machine เป็นเครื่องแก้ไขการตัด PCB ที่มีความแม่นยําสูงและไม่ติดต่อที่ออกแบบมาเพื่อตัด, เจาะและเครื่องหมายแผ่นวงจรพิมพ์ (PCBs)อุปกรณ์การแพทย์, อุตสาหกรรมรถยนต์, ท้องอากาศ และโทรคมนาคมที่ต้องการความละเอียดสูงและความเครียดน้อยที่สุด
มันถูกใช้ในการกําจัด PCB เนื่องจากความยาวคลื่นสั้น (355nm) และประสิทธิภาพการดูดซึมสูงในวัสดุ PCB เช่น FR4, โพลีไมด์, เซรามิค, และพื้นฐานที่สนับสนุนจากอลูมิเนียมการตัดที่แม่นยํา ด้วยผลกระทบทางความร้อนที่น้อยที่สุด.
|
| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTL300 |
| MOQ: | 1 set |
| ราคา: | USD1-150K/set |
| รายละเอียดบรรจุภัณฑ์: | Plywood case |
| เงื่อนไขการชำระเงิน: | L / C, T / T, เวสเทิร์นยูเนี่ยน |

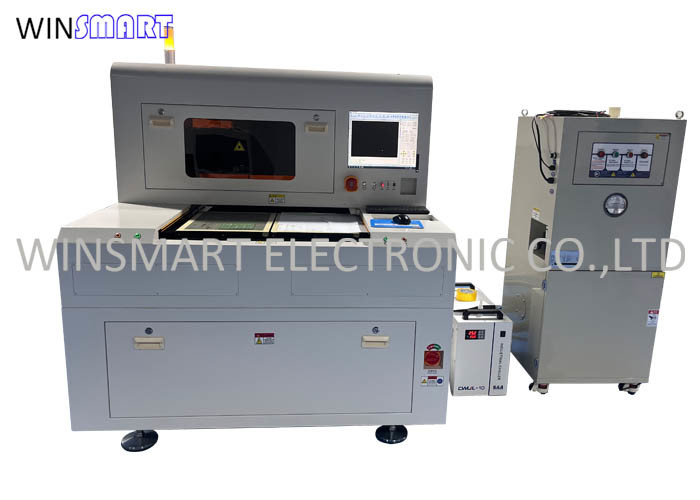

300x300mm 25W UV Laser PCB Depaneling Machine โดยไม่ต้องตัดความเครียดและฝุ่น
25W UV Laser PCB Depaneling Machine การใช้งาน:
มันถูกใช้อย่างแพร่หลายในการผลิต PCB แบบยืดหยุ่นและ PCB แบบแข็ง
25W UV Laser PCB Depaneling Machine คุณสมบัติของเครื่อง:
1. ประสบความแม่นยําการตัด ± 20 μm สําหรับการออกแบบ PCB ที่ซับซ้อน
2กําจัดความเครียดทางเครื่องกล ป้องกันการแตกและการล้างแผ่น
3เลเซอร์ UV สร้างความเสียหายทางความร้อนอย่างน้อย ป้องกันส่วนประกอบ
4.ทํางานกับ FR4, โพลีไมด์, เซรามิค และ PCB ที่แข็งแรงและยืดหยุ่น
5ไม่มีการบดกลไก ลดความต้องการหลังการแปรรูป
6. สร้างรูเล็ก ๆ ที่แม่นยําสําหรับการเชื่อมต่อความหนาแน่นสูง (HDI)
7สามารถบูรณาการในสาย SMT หรือใช้เป็นเครื่องที่อยู่ลําพัง
8ไม่มีเครื่องมือตัดที่ใช้ได้อย่างง่ายๆ เช่น เครื่องปัดรูเตอร์ หรือใบมีด
เครื่องตัดแผ่น PCB ด้วยเลเซอร์ UV 25Wรายละเอียด:
| รุ่น | SMTL300 โต๊ะคู่ |
| พลัง | 380V AC, 50Hz, 20A |
| อากาศดัน | อากาศดัน |
| ขนาดเครื่อง | 1450 ((L) x1350 ((W) x1665 ((H) mm |
| พื้นที่ติดตั้ง | ขนาด 3000x3000x2500 มม. |
| น้ําหนักของเครื่อง | 800กิโลกรัม |
| อุณหภูมิแวดล้อม | 22 ~ 25 °C |
| ความแตกต่างของอุณหภูมิ | ภายใน ± 1 °C / 24 ชั่วโมง |
| ความชื้นของแวดล้อม | ภายใน 40% ~ 70% (ไม่อนุญาตให้เกิดการปรับปริมาณที่ชัดเจน) |
| เกรดที่ไม่มีฝุ่น | 100000 หรือมากกว่า |
| การบริโภคพลังงาน | 6KW |
| ความกว้างการตัด | ≤ 50mm × 50mm |
| วัสดุตัด | การตัดเต็ม / การตัดครึ่งของ PCB / FPC, LCP / แคลมและวัสดุอื่น ๆ ที่เกี่ยวข้อง |
| ความหนาในการตัด | ≤ 3 มม. |
| ความเร็วในการตัด | ≤ 3000mm / S |
| ความแม่นยําของการแปรรูปโดยรวม | ≤ 30um |
| รูปแบบการประมวลผล | เส้นตรง, สไลซ์, กุ้ง, ความผิดปกติ, ฯลฯ |
| เลเซอร์ | เลเซอร์คลื่นแสง 355nm นาโนวินาที |
| ความถี่ของการซ้ํา | 50-150khz |
| พลังเลเซอร์ | UV 15W@30KHz |
| ความกว้างของกระแทก | < 20 น |
| ความมั่นคงด้านพลังงาน | < 3% RMS มากกว่า 8 ชั่วโมง |
| คุณภาพรังสี m2 | < 1.3 |
| รูปแบบ | 2500mm/S |
| การรับประกัน | 1 ปี |
| บริการ | มีการฝึกฝนในต่างประเทศ |
เครื่องตัดแผ่น PCB ด้วยเลเซอร์ UV 25Wข้อดี:
25W UV Laser PCB Depaneling Machine เป็นเครื่องแก้ไขการตัด PCB ที่มีความแม่นยําสูงและไม่ติดต่อที่ออกแบบมาเพื่อตัด, เจาะและเครื่องหมายแผ่นวงจรพิมพ์ (PCBs)อุปกรณ์การแพทย์, อุตสาหกรรมรถยนต์, ท้องอากาศ และโทรคมนาคมที่ต้องการความละเอียดสูงและความเครียดน้อยที่สุด
มันถูกใช้ในการกําจัด PCB เนื่องจากความยาวคลื่นสั้น (355nm) และประสิทธิภาพการดูดซึมสูงในวัสดุ PCB เช่น FR4, โพลีไมด์, เซรามิค, และพื้นฐานที่สนับสนุนจากอลูมิเนียมการตัดที่แม่นยํา ด้วยผลกระทบทางความร้อนที่น้อยที่สุด.
