| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | smtir812 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | เคสไม้อัด |
| เงื่อนไขการชำระเงิน: | T/T, L/C, Western Union |

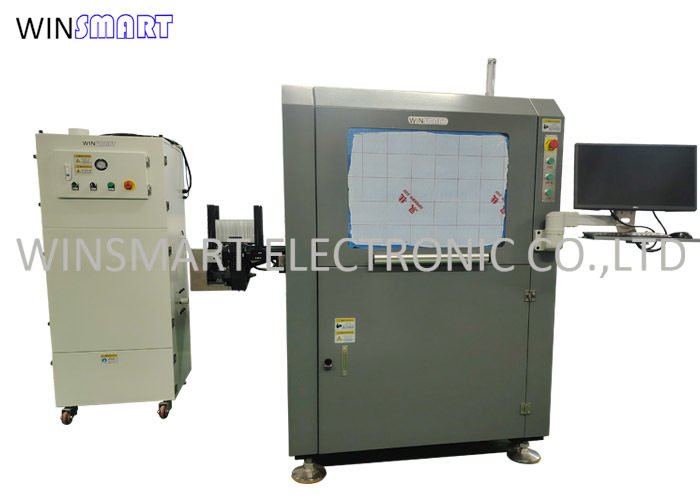

เครื่องแยก PCB อัตโนมัติเต็ม เครื่อง PCB Router เครื่องจับหมุน 360 องศา
อินไลน์ PCB Depaneling รูเตอร์ภาพรวม:
Inline PCB Depaneling Router เป็นระบบการแยก PCB แบบอัตโนมัติเต็มที่ และมีความแม่นยําสูงระบบนี้ใช้สปินด์ความเร็วสูงและการนําทางที่นําทางด้วยสายตา เพื่อนํา PCBs ไปใช้กับความเครียดทางกลอย่างน้อยผสมรวมกับโมดูลการถอนและสต็อปเทรย์, มันให้บริการคําตอบแบบครบถ้วนสําหรับการบรรทุกและถอน PCB, เหมาะสําหรับสภาพแวดล้อมการผลิตที่มีผสมผสานสูงและปริมาณสูง.
บริการของเรา:
1การสนับสนุนทางเทคนิคตลอดชีวิต และการรับประกัน 2 ปี
2การเปลี่ยนหรือคืนเงินฟรีจะเกิดขึ้นในกรณีปัญหาคุณภาพใด ๆ
3การตอบสนองเร็ว/การตอบสนองภายใน 12 ชั่วโมง
4วิศวกรสามารถถูกส่งไปทําการติดตั้งและฝึกอบรมในต่างประเทศ
5การบรรจุอย่างแข็งแรง เพื่อป้องกันความเสียหายจากการขนส่ง
การออกแบบที่ไม่ต้องการการกด
กําจัดความจําเป็นในการติดตั้งตามสั่งการ ลดเวลาและค่าใช้จ่ายในการติดตั้ง
ระบบ clamping และตารางว่างที่ยืดหยุ่นปรับตัวให้กับรูปทรงและขนาด PCB ที่แตกต่างกัน
ระบบการตั้งเส้นทางแม่นยําสูง
สปินด์ความเร็วสูง (สูงสุด 60,000 RPM) รับประกันการตัดที่สะอาดและไม่มีขีด
ระบบการจับสายตาด้วยการรับรู้และแก้ไขเอง
ระบบขนส่งในสาย
การออกแบบที่สอดคล้องกับ SMEMA ทําให้สามารถบูรณาการได้อย่างต่อเนื่องในสาย SMT ที่มีอยู่
การบรรทุก / ถอน PCB อัตโนมัติด้วยการปรับความกว้างของคอนเวียร์ที่สามารถโปรแกรมได้
เทรย์เดสตาคเกอร์และสเตคเกอร์
ระบบการจัดการตู้อัตโนมัติสําหรับเข้าและออก PCB ชุด
รองรับหลายขนาดและการตั้งค่าตู้สําหรับการผลิตที่ยืดหยุ่น
โปรแกรมควบคุมที่ฉลาด
HMI หน้าจอสัมผัสที่ใช้ได้ง่าย พร้อมบริหารสูตรอาหารและติดตามในเวลาจริง
การสแกนรหัสบาร์โค้ด/รหัส QR และการบูรณาการ MES/ERP เป็นตัวเลือก
รายละเอียดของ Inline PCB Depaneling Router:
| เลขรุ่น | SMTIR812 |
| ขนาดเครื่อง | 1060 ((L) x1356 ((W) x1570 ((H) mm |
| น้ําหนักของเครื่อง | ประมาณ 1000kgs |
| ขนาด PCB มากที่สุด | 350x350mm (มาตรฐาน) |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| ความสูงของเครื่องส่ง | 900±50 มม |
| ทิศทางการส่ง | ซ้าย -> ขวา |
| ความเร็วในการขนส่ง | 1500mm/s |
| รูปแบบอาหาร | รถรางนําทางการขนส่งแบบส่วน |
| การปรับความกว้างของรถไฟ | อัตโนมัติ |
| สัญญาณสื่อสาร | SMEMA |
| การตั้งตําแหน่ง PCB | เครื่องกั้นรถเข็นนําทางด้านบนและด้านล่าง |
| ระบบการเลือก | ระบบเครือหมุน 360 องศา + ช่องดูดความว่าง |
| การตัดสปินด์ | SycoTec 60000rpm/min ((มาตรฐาน) |
| ประเภทการเย็น | การเย็นตัวเอง |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การตรวจสอบมีดหัก | ใช่ |
| ความแม่นยําในการตัด | ± 0.01 มม. |
| บิตการนําทาง | 0.8-3.0 กว้างหมุนขวา |
| ย้ําความถูกต้อง | ± 0.02 มม. |
| เร่งขันที่สอดคล้อง | 1000 มม/วินาที |
| รูปแบบการลด | เข็มขัด ESD |
| วิธีการเก็บขยะ | เส้นทางออก |
| การวางโปรแกรมขั้นตอน | โปรแกรมการนําเข้า/แก้ไขการวาดภาพโดย Visual |
| การจัดส่งอากาศ | 5-8kgs/cm2 |
| พลังงาน | AC380V, 50/60Hz, 3KW |
ข้อดีของ PCB Depaneling Router:
ไม่มีค่าใช้จ่ายในการติดตั้ง
• ประหยัดค่าการออกแบบและการผลิตไฟฟ้า, โดยเฉพาะสําหรับการผลิตผสมสูง
การถอดแผ่นที่ไม่เครียด
• การตัดโดยใช้รูเตอร์ ช่วยลดความเครียดทางกลให้น้อยที่สุด และป้องกันการเสียหายของส่วนประกอบ
ความยืดหยุ่นสูง
• สามารถปรับปรุงได้อย่างรวดเร็วกับแบบ PCB ใหม่หรือการเปลี่ยนแปลงการผลิตโดยไม่ต้องหยุดทํางาน
หนาแน่นและอัตโนมัติเต็ม
• ลดแรงงานและพื้นที่พื้นที่ให้น้อยที่สุดในขณะที่ผลิตได้สูงสุด
ช่วงเวลาของการหมุนเวียนที่ลดลง
รายละเอียดของรูเตอร์ PCB Depaneling
|
| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | smtir812 |
| MOQ: | 1 ชุด |
| ราคา: | USD20000-80000 |
| รายละเอียดบรรจุภัณฑ์: | เคสไม้อัด |
| เงื่อนไขการชำระเงิน: | T/T, L/C, Western Union |
เครื่องแยก PCB อัตโนมัติเต็ม เครื่อง PCB Router เครื่องจับหมุน 360 องศา
อินไลน์ PCB Depaneling รูเตอร์ภาพรวม:
Inline PCB Depaneling Router เป็นระบบการแยก PCB แบบอัตโนมัติเต็มที่ และมีความแม่นยําสูงระบบนี้ใช้สปินด์ความเร็วสูงและการนําทางที่นําทางด้วยสายตา เพื่อนํา PCBs ไปใช้กับความเครียดทางกลอย่างน้อยผสมรวมกับโมดูลการถอนและสต็อปเทรย์, มันให้บริการคําตอบแบบครบถ้วนสําหรับการบรรทุกและถอน PCB, เหมาะสําหรับสภาพแวดล้อมการผลิตที่มีผสมผสานสูงและปริมาณสูง.
บริการของเรา:
1การสนับสนุนทางเทคนิคตลอดชีวิต และการรับประกัน 2 ปี
2การเปลี่ยนหรือคืนเงินฟรีจะเกิดขึ้นในกรณีปัญหาคุณภาพใด ๆ
3การตอบสนองเร็ว/การตอบสนองภายใน 12 ชั่วโมง
4วิศวกรสามารถถูกส่งไปทําการติดตั้งและฝึกอบรมในต่างประเทศ
5การบรรจุอย่างแข็งแรง เพื่อป้องกันความเสียหายจากการขนส่ง
การออกแบบที่ไม่ต้องการการกด
กําจัดความจําเป็นในการติดตั้งตามสั่งการ ลดเวลาและค่าใช้จ่ายในการติดตั้ง
ระบบ clamping และตารางว่างที่ยืดหยุ่นปรับตัวให้กับรูปทรงและขนาด PCB ที่แตกต่างกัน
ระบบการตั้งเส้นทางแม่นยําสูง
สปินด์ความเร็วสูง (สูงสุด 60,000 RPM) รับประกันการตัดที่สะอาดและไม่มีขีด
ระบบการจับสายตาด้วยการรับรู้และแก้ไขเอง
ระบบขนส่งในสาย
การออกแบบที่สอดคล้องกับ SMEMA ทําให้สามารถบูรณาการได้อย่างต่อเนื่องในสาย SMT ที่มีอยู่
การบรรทุก / ถอน PCB อัตโนมัติด้วยการปรับความกว้างของคอนเวียร์ที่สามารถโปรแกรมได้
เทรย์เดสตาคเกอร์และสเตคเกอร์
ระบบการจัดการตู้อัตโนมัติสําหรับเข้าและออก PCB ชุด
รองรับหลายขนาดและการตั้งค่าตู้สําหรับการผลิตที่ยืดหยุ่น
โปรแกรมควบคุมที่ฉลาด
HMI หน้าจอสัมผัสที่ใช้ได้ง่าย พร้อมบริหารสูตรอาหารและติดตามในเวลาจริง
การสแกนรหัสบาร์โค้ด/รหัส QR และการบูรณาการ MES/ERP เป็นตัวเลือก
รายละเอียดของ Inline PCB Depaneling Router:
| เลขรุ่น | SMTIR812 |
| ขนาดเครื่อง | 1060 ((L) x1356 ((W) x1570 ((H) mm |
| น้ําหนักของเครื่อง | ประมาณ 1000kgs |
| ขนาด PCB มากที่สุด | 350x350mm (มาตรฐาน) |
| ความหนาของ PCB | 0.4-6 มิลลิเมตร |
| ความสูงของเครื่องส่ง | 900±50 มม |
| ทิศทางการส่ง | ซ้าย -> ขวา |
| ความเร็วในการขนส่ง | 1500mm/s |
| รูปแบบอาหาร | รถรางนําทางการขนส่งแบบส่วน |
| การปรับความกว้างของรถไฟ | อัตโนมัติ |
| สัญญาณสื่อสาร | SMEMA |
| การตั้งตําแหน่ง PCB | เครื่องกั้นรถเข็นนําทางด้านบนและด้านล่าง |
| ระบบการเลือก | ระบบเครือหมุน 360 องศา + ช่องดูดความว่าง |
| การตัดสปินด์ | SycoTec 60000rpm/min ((มาตรฐาน) |
| ประเภทการเย็น | การเย็นตัวเอง |
| การเปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การตรวจสอบมีดหัก | ใช่ |
| ความแม่นยําในการตัด | ± 0.01 มม. |
| บิตการนําทาง | 0.8-3.0 กว้างหมุนขวา |
| ย้ําความถูกต้อง | ± 0.02 มม. |
| เร่งขันที่สอดคล้อง | 1000 มม/วินาที |
| รูปแบบการลด | เข็มขัด ESD |
| วิธีการเก็บขยะ | เส้นทางออก |
| การวางโปรแกรมขั้นตอน | โปรแกรมการนําเข้า/แก้ไขการวาดภาพโดย Visual |
| การจัดส่งอากาศ | 5-8kgs/cm2 |
| พลังงาน | AC380V, 50/60Hz, 3KW |
ข้อดีของ PCB Depaneling Router:
ไม่มีค่าใช้จ่ายในการติดตั้ง
• ประหยัดค่าการออกแบบและการผลิตไฟฟ้า, โดยเฉพาะสําหรับการผลิตผสมสูง
การถอดแผ่นที่ไม่เครียด
• การตัดโดยใช้รูเตอร์ ช่วยลดความเครียดทางกลให้น้อยที่สุด และป้องกันการเสียหายของส่วนประกอบ
ความยืดหยุ่นสูง
• สามารถปรับปรุงได้อย่างรวดเร็วกับแบบ PCB ใหม่หรือการเปลี่ยนแปลงการผลิตโดยไม่ต้องหยุดทํางาน
หนาแน่นและอัตโนมัติเต็ม
• ลดแรงงานและพื้นที่พื้นที่ให้น้อยที่สุดในขณะที่ผลิตได้สูงสุด
ช่วงเวลาของการหมุนเวียนที่ลดลง
รายละเอียดของรูเตอร์ PCB Depaneling
