| ชื่อแบรนด์: | Winsmart |
| หมายเลขรุ่น: | SMTS01 |
| MOQ: | 1 ชุด |
| ราคา: | USD1-10000/Set |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัด |
| เงื่อนไขการชำระเงิน: | L/C, T/T, Western Union |

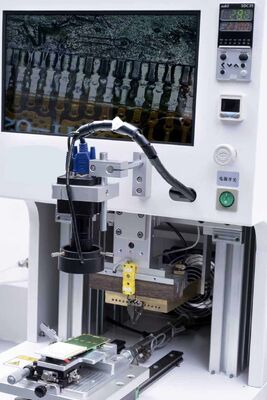

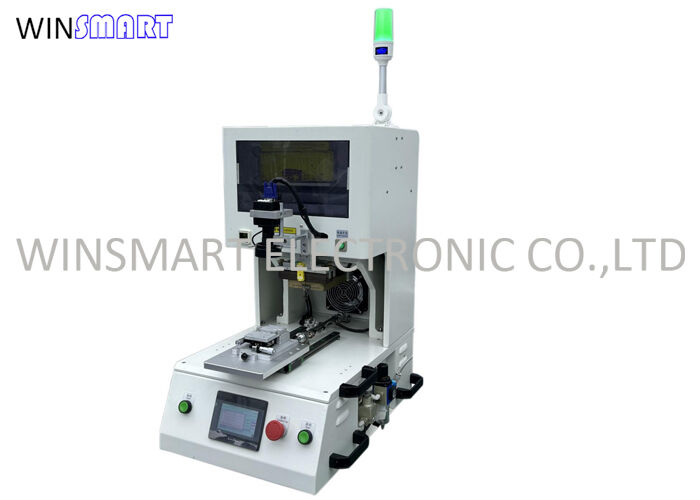

เครื่องบัดกรีอัตโนมัติความแม่นยำ ±2°C พร้อมเทอร์โหมดโลหะผสมโมลิบดีนัม
บทนำเครื่องบัดกรีอัตโนมัติขนาดเล็ก:
เครื่องบัดกรีแบบ Hot Bar ขนาดเล็กเป็นระบบบัดกรีที่มีขนาดกะทัดรัดและมีความแม่นยำสูง ออกแบบมาสำหรับการเชื่อมต่อวงจรพิมพ์แบบยืดหยุ่น (FPC), สายเคเบิลแบบยืดหยุ่นแบน (FFC) หรือสายไฟขนาดเล็กเข้ากับจอแสดงผล LCD ขนาดเล็ก (เช่น ในสมาร์ทโฟน แท็บเล็ต สมาร์ทวอทช์ หรืออุปกรณ์พกพา)
ใช้เทคนิคการบัดกรีแบบ hot bar — ใช้ความร้อนและแรงดันที่ควบคุมผ่านเทอร์โหมดรูปทรงเฉพาะเพื่อสร้างการเชื่อมต่อทางไฟฟ้าและทางกลที่เชื่อถือได้
คุณสมบัติเครื่องบัดกรีอัตโนมัติขนาดเล็ก:
1. ใช้เทคโนโลยีการให้ความร้อนแบบพัลส์ การควบคุมอุณหภูมิมีความแม่นยำ และความถี่ในการสุ่มตัวอย่างอุณหภูมิคือ 0.1 วินาที
2. การควบคุมการเพิ่มอุณหภูมิหลายขั้นตอน ความแม่นยำในการบัดกรี ±2℃
3. แสดงเส้นโค้งอุณหภูมิแบบเรียลไทม์
4. การบัดกรีที่มีความแม่นยำสูง ช่วยให้มั่นใจได้ถึงรอยต่อบัดกรีที่สม่ำเสมอด้วยอุณหภูมิและการวางตำแหน่งที่แม่นยำ
5. การป้อนลวดอัตโนมัติ: ป้อนและวางตำแหน่งสายไฟโดยอัตโนมัติเพื่อการทำงานที่มีประสิทธิภาพ
6. การทำงานที่ตั้งโปรแกรมได้: มีรูปแบบการบัดกรี เวลา และโปรไฟล์อุณหภูมิที่ปรับแต่งได้
ข้อมูลจำเพาะของเครื่องบัดกรีอัตโนมัติขนาดเล็ก:
| ขนาดเครื่อง | 500×500×600 มม. |
| พื้นที่ทำงาน | สูงสุด 200*170 มม. |
| น้ำหนักเครื่อง | 62 กก. |
| แรงดันลมในการทำงาน | 0.6-0.8Mpa |
| ปริมาณอุปกรณ์ยึด | 1 |
| ขนาดหัวเทอร์โหมด | สูงสุด 40*3 มม. |
| ความแม่นยำในการเชื่อม | ระยะพิทช์ 0.2 มม. |
| เวลาในการกด | 1~99.9 วินาที |
| การตั้งค่าอุณหภูมิ | RT~500℃ ความคลาดเคลื่อน ±5℃ |
| แรงดันในการเชื่อม | 1~20 กก. |
| การตั้งค่าอุณหภูมิ | สอง |
| สภาพแวดล้อมในการทำงาน | 10-60℃,40%-95% |
| แหล่งจ่ายไฟ | AC220V±10% 50HZ,2200W |
| โหมดการจัดตำแหน่ง | CCD + จอภาพ LCD |
| โหมดการป้อน | ด้วยตนเอง |
| โหมดเริ่มต้น | กดปุ่มเริ่ม |
| แท่นหมุน | การควบคุมกระบอกสูบ ความคลาดเคลื่อน<0.02 มม. |
| วัสดุเทอร์โหมด | โลหะผสมโมลิบดีนัม |
| ขนาดเทอร์โหมด | ยาวสูงสุด 60 มม. |
| แหล่งกำเนิด | จีน |
| โหมดการแก้ไข | อุปกรณ์ยึดแบบกำหนดเอง |
| การใช้งาน | FFC ถึง PCB, FPC ถึง PCB, สายไฟถึง PCB |
| การรับประกัน | 12 เดือน |
ฟังก์ชันเครื่องบัดกรีอัตโนมัติขนาดเล็ก:
การบัดกรี FPC/FFC เข้ากับแผง LCD (การเชื่อม COF/COG)
การเชื่อม ACF (ฟิล์มนำไฟฟ้าแบบอะนิโซโทรปิก)
การบัดกรีสายไฟกับ PCB หรือโมดูล LCD
การควบคุมวงจรความร้อนและความเย็นของเทอร์โหมด
การใช้แรงในระหว่างกระบวนการเชื่อม
การจัดตำแหน่งที่แม่นยำของ LCD และวงจรเฟล็กซ์
การประยุกต์ใช้เครื่องบัดกรีอัตโนมัติขนาดเล็ก:
การประกอบโมดูล LCD โทรศัพท์มือถือ
การบัดกรีสมาร์ทวอทช์หรือจอแสดงผลแบบสวมใส่ได้
การเชื่อมจอแสดงผลแท็บเล็ตและเครื่องอ่าน e-reader
การประกอบแผงหน้าปัดรถยนต์และหน้าจอ infotainment
จอแสดงผลอุปกรณ์ทางการแพทย์
การสร้างต้นแบบและการวิจัยและพัฒนาขนาดเล็ก
|
|
