V Cut PCB Depaneling เครื่อง

เครื่องตัด PCB แบบ V-Cut ที่ช่วยลดแรงเค้นทางกลต่อ PCB ในระหว่างกระบวนการตัดแผงวงจร เพื่อให้ได้ผลผลิตที่ดีขึ้น

ประเภททั้งหมด

รถเข็นป้อน SMT

ติดต่อเรา

Ms. Amy

info@smtfullsolution.com

+86-138-28939112

+8613829839112

ติดต่อตอนนี้

เครื่องตัด PCB แบบ V-Cut ที่ช่วยลดแรงเค้นทางกลต่อ PCB ในระหว่างกระบวนการตัดแผงวงจร เพื่อให้ได้ผลผลิตที่ดีขึ้น

ชื่อแบรนด์:	Winsmart
หมายเลขรุ่น:	SMTPD2
MOQ:	1 ยูนิต
Price:	negotiable
รายละเอียดบรรจุภัณฑ์:	กรณีไม้อัด
เงื่อนไขการชำระเงิน:	ที/ที

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

โหมดขับเคลื่อน:

นิวเมติก

ความกดอากาศ:

0.4-0.6Mpa

ความหนาของการตัด:

0.6-3.5 มม.

ความยาวตัด:

580 มม.

ความสามารถในการซ้ํา:

±2 ไมครอน

วัสดุพีซีบี:

อะลูมิเนียม, CEM, FR4

ชื่อ:

เครื่องแยกแผง PCB แบบตัดแกนโลหะ V

ความเร็วในการตัด:

0-300 มม./วินาที

คุณสมบัติด้านความปลอดภัย:

ปุ่มหยุดฉุกเฉิน, ฝาครอบนิรภัย

วิดีโอการตรวจสอบ:

ที่ให้ไว้

การเชื่อมต่อ PCB:

วี-คัท

มิติ:

780x300x450มม

แรงตัด:

ปรับได้

วัสดุใบมีด:

เหล็กความเร็วสูง

โหมดการทำงาน:

ตัดอัตโนมัติ

พาวเวอร์ซัพพลาย:

220V/50Hz หรือ 110V/60Hz

ส่วนประกอบสูงสุด:

ความสูง 60 มม

อัตราพลังงาน:

ขับเคลื่อน:

มอเตอร์

สามารถในการผลิต:

500 หน่วย/ปี

เน้น:

เครื่องตัด PCB แบบ V-Cut ลดแรงเค้น

เครื่องตัด PCB ให้ผลผลิตที่ดีขึ้น

เครื่องตัดแบบ V-Cut ลดแรงเค้นทางกล

คำอธิบายผลิตภัณฑ์

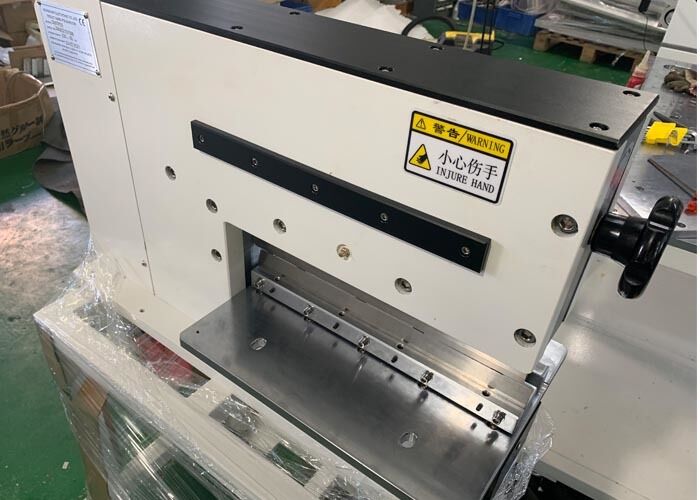

V Cut PCB Depaneling Machine รับประกันความเครียดทางเครื่องกลอย่างน้อยบน PCBs ระหว่างกระบวนการ depaneling สําหรับผลผลิตที่ดีกว่า

V Cut PCB Depanelizer คําอธิบาย

V-Cut PCB Depanelizer นี้เป็นเครื่องแยกความละเอียดมืออาชีพ ที่ถูกออกแบบเป็นพิเศษเพื่อตัดและแยกแผ่น PCB ด้วย V-grooves ที่ถูกกําหนดล่วงหน้ามันใช้โครงสร้างการตัดการม้วนกลไกที่แม่นยําเพื่อทําความสะอาด, การแยกแผ่นเรียบและความเครียดต่ําโดยไม่ต้องดึงรอย, แผ่นพื้นฐานแตกหรือทําลายสับสโยตและองค์ประกอบ SMD

ด้วยความสูงของใบมีดที่ปรับได้ ตําแหน่งของแพลตฟอร์ม และความเร็วในการตัด เครื่องนี้สามารถใช้งานได้กับความหนาของ PCB ที่แตกต่างกันความลึกของ V-slot และวัสดุแผ่นที่แตกต่างกัน เช่น FR4 และอะลูมิเนียมด้วยการปรับขนาดใบมีดที่มั่นคงและความเบี่ยงเบนการตัดที่ต่ําที่สุด, มันรับประกันคุณภาพการตัดที่คงที่และการซ้ําซ้ําสูงสําหรับการผลิตจํานวนมาก.

โครงสร้างที่คอมแพคต์ ใช้งานง่ายและรักษาความปลอดภัยน้อย เครื่องแยก V-cut นี้ช่วยเพิ่มประสิทธิภาพการผลิตได้มาก และยังลดอัตราการแตกของแผ่นและอัตราการผิดปกติของสินค้าซึ่งเป็นทางออกที่เหมาะสมสําหรับการประกอบ SMT, การผลิตอิเล็กทรอนิกส์และการแปรรูป PCB ชุด

V Cut PCB Depanelizer คุณสมบัติ:

1) การขับเคลื่อนด้วยน้ําอากาศ, การออกแบบไฮบริดไฟฟ้า, การตัดมีดตรงคู่, เหมาะสําหรับการแยกแผ่น SMD ความแม่นยํา, บอร์ดวงจรอลูมิเนียม
2) การเจาะงาน, เหมาะสําหรับ PCB ความหนาทั้งหมด, การตัดบอร์ดการกระแทกน้อยกว่า 2 มม., ไม่มีปัญหาความปลอดภัยในการปฏิบัติงาน
3) ลดความเครียดภายในที่เกิดจากการตัดแผ่นลงใต้ 180μST เพื่อป้องกันการแตกของหมึกและป้องกันความเสียหายของชิ้นส่วนความแม่นยํา
4) ตัดขอบของ V ช่องและความกว้างของส่วนคือ 0.3mm ความสูงคือ 50mm
5) มีดสามารถเรืองใหม่
ความดันการตัดต่ํากว่า 300 uE

V การตัด PCB Depanelizerรายละเอียด:

รุ่น	SMTPD2
ขับ	เครื่องปนูเมติก
ความยาวของใบ	600 มม.
เครื่องตัด	มี
การรับประกัน	1 ปี
การให้อาหาร PCB	คู่มือ
วัสดุ PCB	อลูมิเนียม, CEM, FR4
ความสามารถในการซ้ํา	± 2 μm
ระบบควบคุม	คู่มือ
ชื่อ	เครื่องแยก PCB แบบปนูเมติก

V การใช้งานในการตัด PCB Depanelizer:

มันถูกใช้อย่างแพร่หลายในอุตสาหกรรม PCB วี-สกอร์ที่ทันสมัย ปรับปรุงผลการตัดเพื่อป้องกันความเสียหายของส่วนประกอบ

กรุณาให้ข้อมูลด้านล่างของปานล์ของคุณ เพื่อยืนยันว่าเครื่องมาตรฐานสามารถทํางานได้สําหรับการใช้งานของคุณ:

1. ความสูงส่วนประกอบสูงสุด

2. ระยะทางน้อยระหว่างส่วนประกอบและ v-scoring

3. ความยาวของแผ่นสูงสุด

V การตัด PCB Depanelizer ข้อดี:

ไม่มีความเครียดทางความร้อน ไม่เหมือนกับวิธีเลเซอร์หรือรูเตอร์ การตัดด้วยเครื่องกลหลีกเลี่ยงการสร้างความร้อน

ความแม่นยําในการตัดสูง: การแยกแผ่นอัลลูมิเนียมที่หนาแน่นให้สะอาดและไม่มีรอย

การใช้งานที่ไม่มีฝุ่น: ไม่มีเศษขยะหรือฝุ่น เหมือนกับการเคลื่อนไหวทางกล

รองรับ PCB ขนาดหนา: ออกแบบมาสําหรับวัสดุกระดาษที่แข็งแกร่งและแรง

ความเหมาะสมกับแผ่นยาว: เหมาะสําหรับแผ่น LED และการใช้งานด้านการสว่างแบบเส้นตรง

ผลลัพธ์ที่ซ้ําได้: คุณภาพที่คงอยู่ตลอดการผลิตปริมาณสูง

การบรรจุและการขนส่ง

การบรรจุสินค้า:

เครื่องแยก PCB จะถูกบรรจุในกล่องกระดาษแข็งแรง เพื่อป้องกันความเสียหายระหว่างการขนส่ง
อะไหล่และอุปกรณ์อื่นๆ ที่จําเป็นทั้งหมด จะถูกวางไว้ในกล่องอย่างปลอดภัย
กล่องจะติดป้ายด้วยชื่อสินค้าและรายละเอียดเพื่อการระบุง่าย

การขนส่ง

สินค้าจะถูกส่งผ่านบริการส่งสินค้าที่มีชื่อเสียง เพื่อให้การจัดส่งทันเวลาและปลอดภัย
ลูกค้าจะได้รับหมายเลขการติดตาม เพื่อติดตามสถานะของสินค้า
ค่าจัดส่งจะคํานวณขึ้นอยู่กับสถานที่ของลูกค้า และความชอบในการจัดส่ง
ลูกค้าต่างประเทศอาจต้องชําระค่าธรรมเนียมเพิ่มเติม เมื่อได้รับการสั่งซื้อ
